Desain dan Struktur

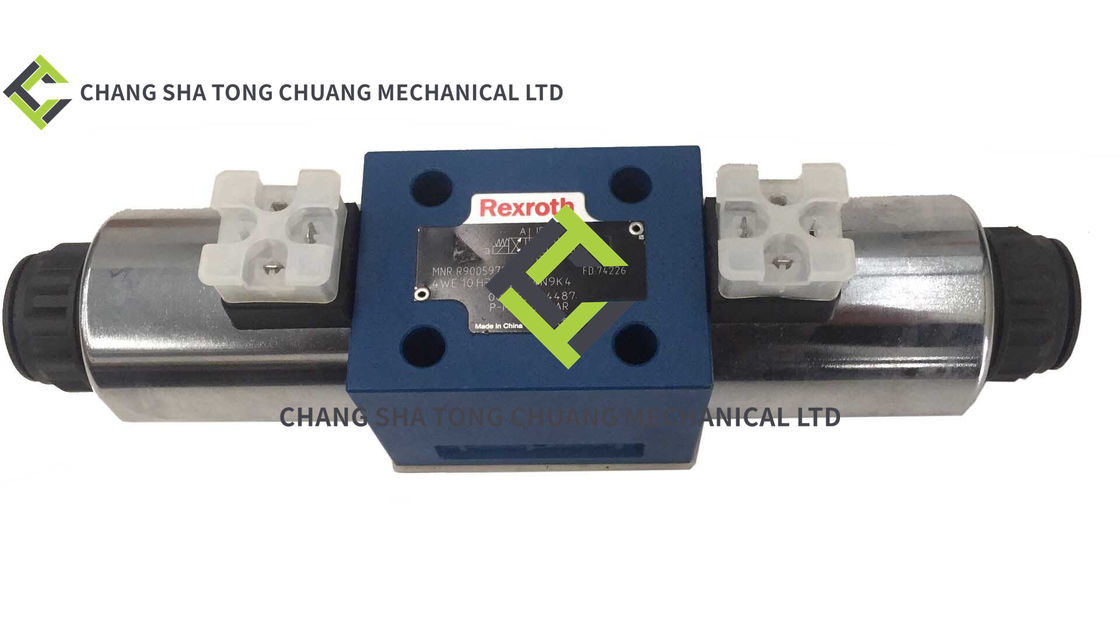

Struktur tubuh katup: Tubuh katup 4WE10H3X/CG24N9K4 terbuat dari baja paduan berkualitas tinggi, yang memiliki kekuatan dan ketahanan haus yang tinggi,dan dapat menahan tekanan tinggi dan dampak dari sistem hidrolik di truk pompa betonStrukturnya kompak dan wajar, yang nyaman untuk instalasi dan koneksi dalam sistem hidrolik.

Aktuator elektromagnetik: Ini dilengkapi dengan aktuator elektromagnetik berkinerja tinggi, yang dapat dengan cepat dan akurat mengontrol gerakan spool katup.Aktuator elektromagnetik menggunakan catu daya DC 24V (CG24 dalam model), yang memiliki kemampuan anti-interferensi yang kuat dan kinerja yang stabil. Bagian "N9K4" dalam model menunjukkan karakteristik spesifik dari kumparan solenoid,seperti kelas isolasi dan tingkat perlindungan.

Sistem penyegelan: Katup dilengkapi dengan sistem penyegelan berkualitas tinggi untuk memastikan kinerja penyegelan yang dapat diandalkan.mencegah kebocoran minyak hidrolik secara efektif dan memastikan operasi normal sistem hidrolik.

Prinsip Kerja

Kontrol elektromagnetik: Ketika kumparan elektromagnetik dihidupkan, ia menghasilkan medan magnet, yang menarik armatur dan mendorong gulungan katup untuk bergerak.Menurut keadaan energi yang berbeda dari kumparan elektromagnetik, spool katup dapat beralih ke posisi yang berbeda, sehingga mewujudkan beralih arah aliran minyak hidrolik di katup.

Kontrol Aliran: Dalam fungsi tipe H, ketika spool katup berada dalam posisi netral, semua port (P, A, B, T) saling terhubung, memungkinkan minyak hidrolik mengalir bebas di antara setiap port.Ini memberikan jalur aliran khusus untuk sistem hidrolik, yang dapat digunakan untuk mencapai fungsi seperti sistem pengurangan beban dan pengembalian minyak.arah aliran minyak hidrolik antara port P, A, B dan T akan berubah, sehingga untuk mengontrol arah gerakan dan kecepatan silinder hidrolik atau motor hidrolik dalam sistem hidrolik truk pompa beton.

Fitur Kinerja

Kecepatan Tanggapan Tinggi: Berkat desain canggih aktuator elektromagnetik dan struktur spool katup, katup kontrol arah solenoid 4WE10H3X/CG24N9K4 memiliki kecepatan respons yang sangat tinggi.Ini dapat dengan cepat mengubah arah aliran minyak hidrolik, memungkinkan sistem hidrolik truk pompa beton untuk cepat menanggapi perintah kontrol operator dan meningkatkan efisiensi kerja dan akurasi peralatan.

Ketahanan Tekanan Tinggi: Dirancang untuk menahan tekanan hidrolik yang tinggi, biasanya sampai tekanan nominal tertentu.Hal ini memungkinkan untuk bekerja stabil dalam sistem hidrolik tekanan tinggi dari truk pompa beton tanpa kebocoran atau kerusakan, memastikan keandalan dan keselamatan dari seluruh sistem hidrolik.

Kapasitas aliran yang baik: Dengan ukuran nominal 10, katup memiliki area aliran yang relatif besar,yang dapat memberikan kapasitas aliran yang cukup besar untuk memenuhi persyaratan sistem hidrolik truk pompa beton untuk minyak hidrolik aliran tinggiHal ini memastikan bahwa komponen hidrolik dalam sistem dapat mendapatkan pasokan minyak hidrolik yang cukup dan bekerja dengan lancar.

Konsumsi Daya Rendah: Aktuator elektromagnetik katup dirancang dengan pertimbangan penghematan energi dan memiliki konsumsi daya yang relatif rendah.Ini tidak hanya membantu mengurangi konsumsi energi dari sistem listrik truk pompa beton tetapi juga membantu memperpanjang umur layanan dari baterai dan peralatan pasokan listrik lainnya.
